控制器局域網(controllerareanetwork 簡稱CAN)最初是德國Bosch公司于1983年為汽車應用而開發的,一種能有效支持分布式控制和實時控制的串行通訊網絡,屬于現場總線(FieldBus)的范疇。1993年11月,ISO正式頒布了控制器局域網CAN國際標準(ISO11898),為控制器局域網標準化、規范化推廣鋪平了道路。目前它已經成為國際上應用最廣泛的開放式現場總線之一。

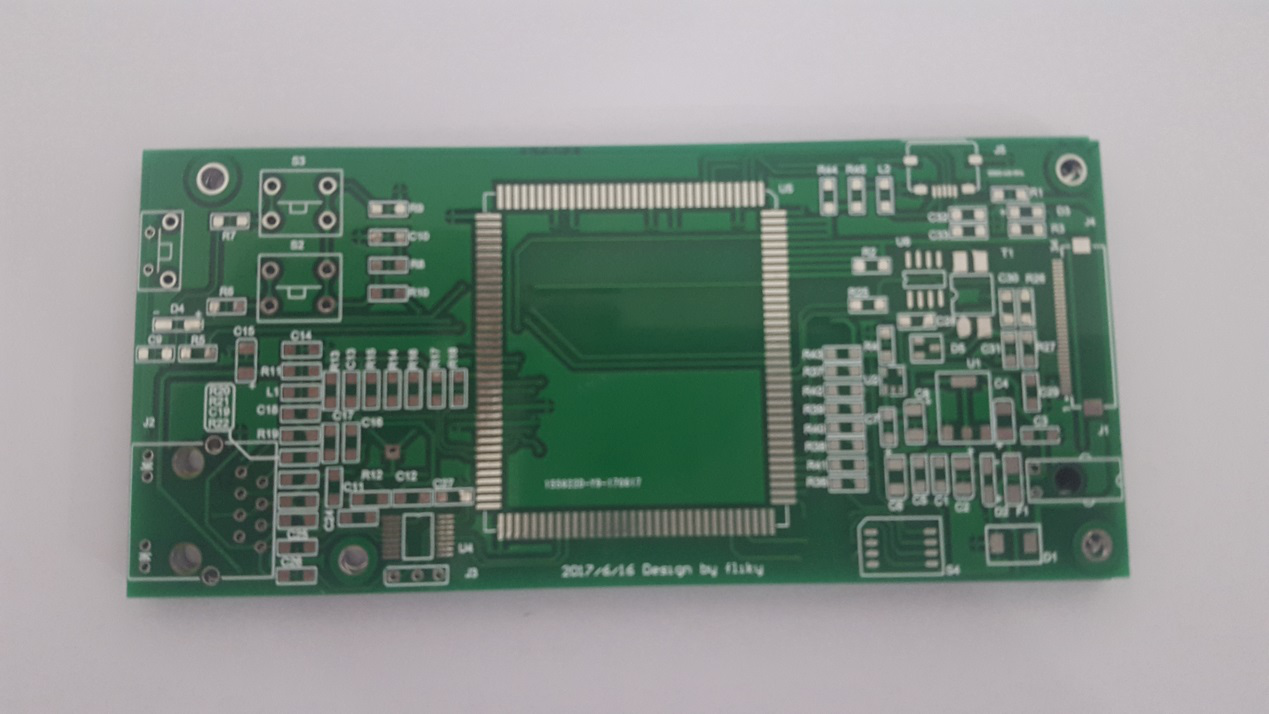

我司針對此開發出ENET_TO_CAN智能轉換卡,進行CAN-Bus轉網口通信,設備中的信息采集后通過ENET_TO_CAN智能轉換卡解析上傳至云端服務器,因?yàn)椴捎肔inux內核,所以可擴展多種網路通信協議(SNMP、FTP、DNS、SMTP),實現多場景的應用。該板卡使用飛思卡爾I.MX28進行計算處理數據,I.MX28芯片,具有嚴格的EMC,EMI設計,保證系統穩定可靠。
作為一種技術先進、可靠性高、功能完善、成本合理的遠程網絡通訊控制方式,CAN-Bus 不再僅僅局限于汽車電子領域,還被被廣泛應用到其它各個自動化控制系統中。例如自動控制、智能大廈、電力系統、安防監控等領域。
ENET_TO_CAN智能轉換卡應用在我司產品UPS(充電機逆變器110v-650w)中進行通信。UPS(充電機逆變器110v-650w)中,設備的狀態和運行參數通過CAN總線傳輸給ENET_TO_CAN智能轉換卡,轉換卡接收到數據并解析后,在電腦端以web形式顯示出來。也可以在web端進行操作后,將數據通過ENET_TO_CAN智能轉換卡作用到設備中。類似于家庭路由器設置。

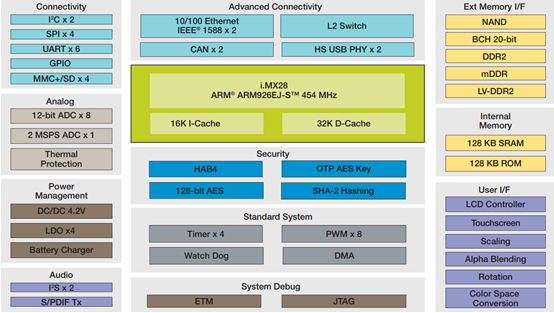

i.MX28系列多媒體應用處理器是飛思卡爾ARM9產品系列的最新成員。i.MX28系列在基于ARM9的器件中集成了 無與倫比的顯示、電源管理和連接特性,降低了成本敏感型應用的系統成本和復雜性。

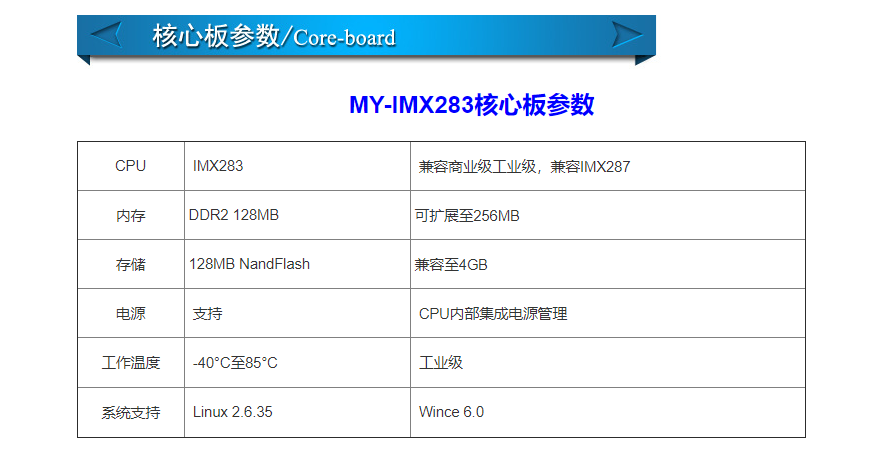

i.MX28關注總體系統成本,集成了物理USB接口(PHY)、10/100 以太網、電源管理和電阻式觸摸屏顯示控制器。通過這些特性,i.MX28為汽車級產品提供了經濟高效的解決方案,例如可以實現公路收費站監控器、CAN網關、汽車音響配件(USB或SD卡適配器)和觸摸屏控制的車載收音機。帶有觸摸屏功能的LCD控制器使設計人員能夠設計出許多應用需要的具有創意性的、直觀的用戶界面。 本產品采用i.MX28系列的 IMX283處理器。
電源usb線連接MiniUSB接口網線連接到網口,外設排線連接排線口,PC端串口線連接FCP接口
網口指示燈閃亮和電源指示燈常亮代表設備正常工作

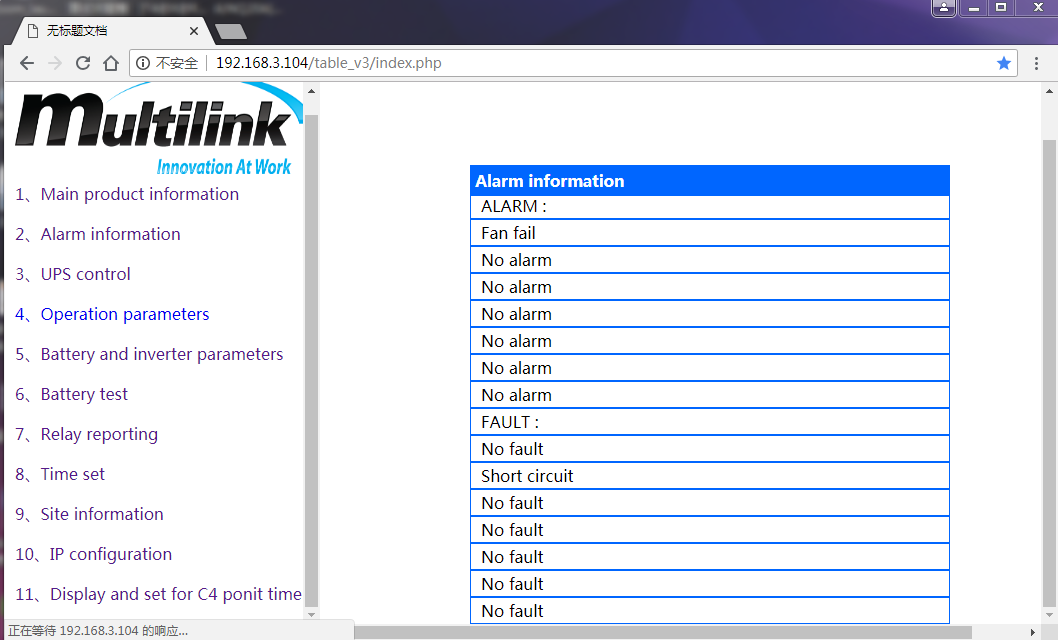

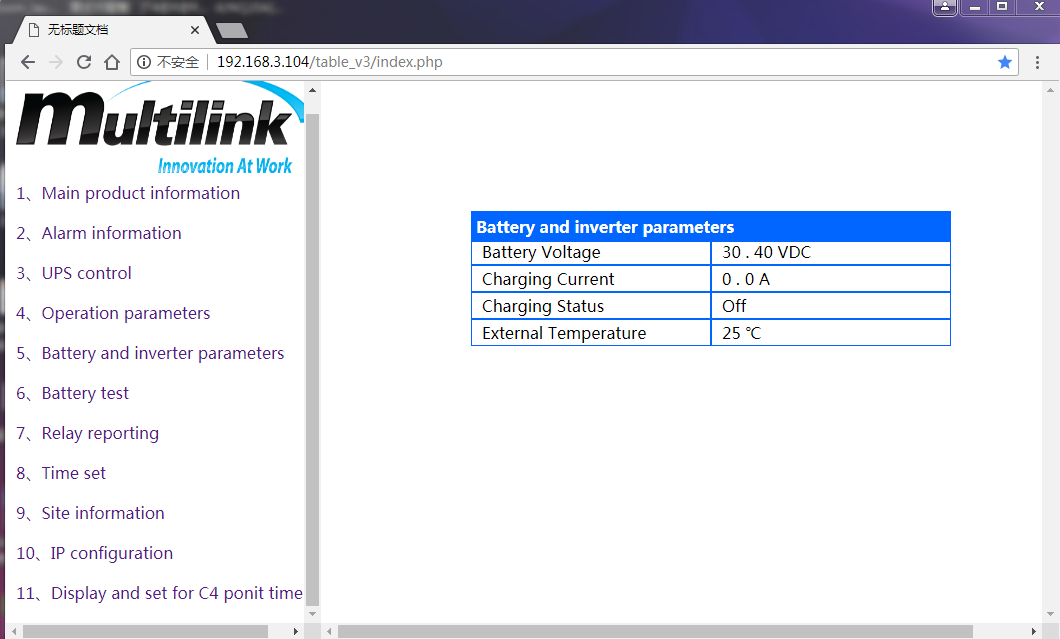

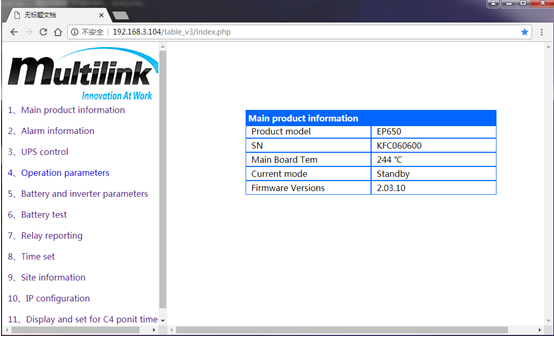

打開PC瀏覽器輸入地址:http://192.168.3.104/table_v3/index.php
